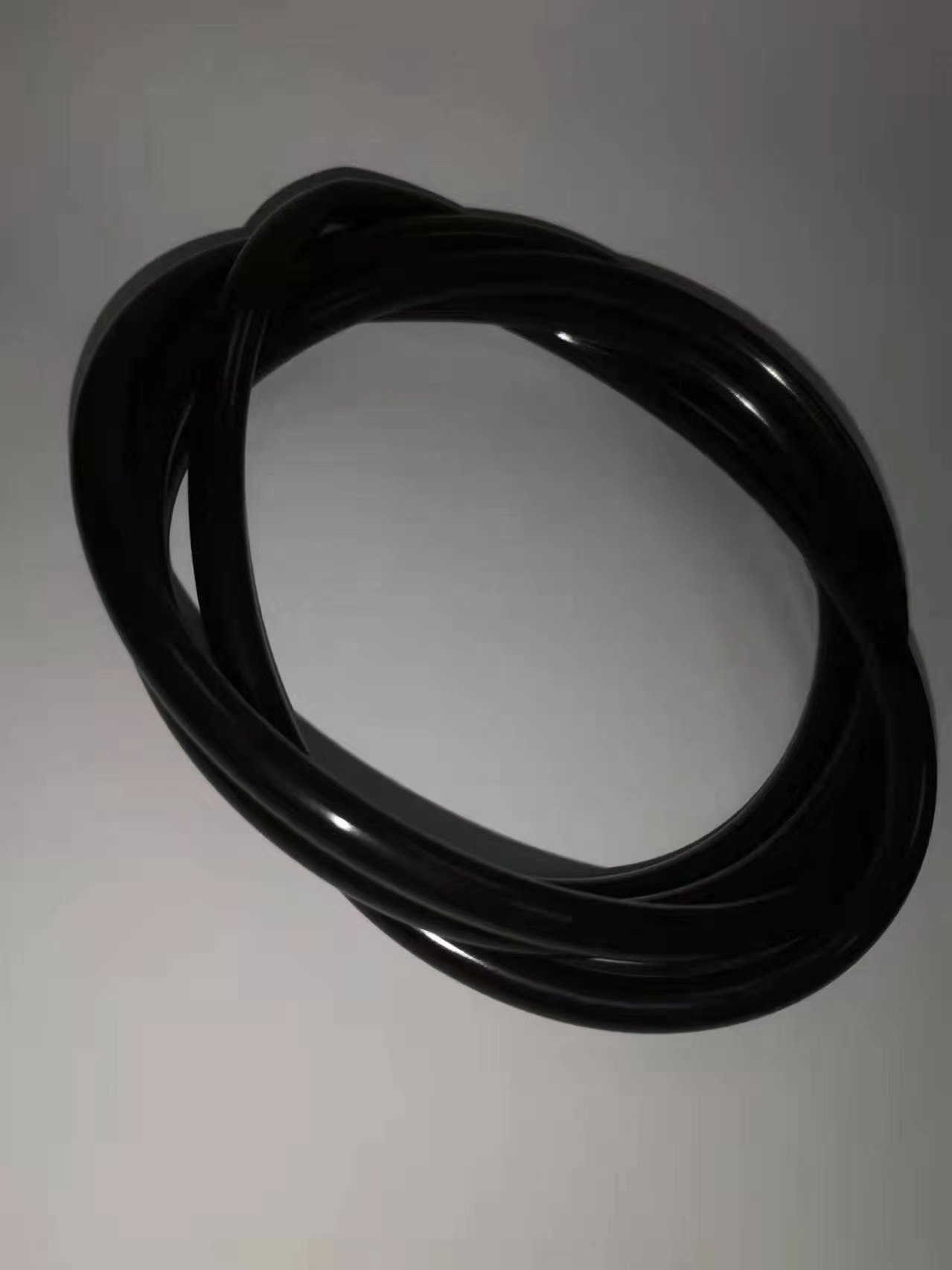

亮面PVC套管
产品特点:-耐电压:300v 600v-工作温度:-5℃~105℃-阻燃级别:UL VW-1-耐腐蚀:耐酸、耐碱、化学试剂、耐油产品用途:应用领域:石油化工、家用电器、电子变压器、通信、汽车、船舶、飞机制造等行业性能参数项目性能指标项目性能指标工作温度-5℃-105℃老化后断裂伸张率≥120%电介质强度15kv/mm老化后抗张强
咨询热线:18914040718
产品说明
产品特点:
-耐电压:300v 600v
-工作温度:-5℃~105℃
-阻燃级别:UL VW-1
-耐腐蚀:耐酸、耐碱、化学试剂、耐油
产品用途:
应用领域:石油化工、家用电器、电子变压器、通信、汽车、船舶、飞机制造等行业
性能参数
项目 | 性能指标 | 项目 | 性能指标 |
工作温度 | -5℃-105℃ | 老化后断裂伸张率 | ≥120% |
电介质强度 | 15kv/mm | 老化后抗张强度 | ≥10MPa |
体积电阻率 | ≥1011Ω.cm | 冷弯曲 | 不开裂 |
额定电压 | 300v~600v | 阻燃性 | PASS |
抗张强度 | ≥12.5MPa | 耐酸耐油性 | PASS |
断裂伸张率 | ≥150% |
PVC绝缘套管
线规AWG | 内径mm | 壁厚(600v) | 壁厚mm(300v) | 包装(米/卷) |
24 | 0.56±0.06 | 0.50±0.06 | 0.32±0.06 | 305 |
23 | 0.66±0.10 | 0.50±0.06 | 0.32±0.06 | 305 |
22 | 0.71±0.10 | 0.50±0.06 | 0.40±0.06 | 305 |
21 | 0.81±0.10 | 0.50±0.06 | 0.40±0.06 | 305 |
20 | 0.86±0.10 | 0.50±0.06 | 0.40±0.06 | 305 |
19 | 0.96±0.10 | 0.50±0.06 | 0.40±0.06 | 305 |
18 | 1.07±0.15 | 0.65±0.08 | 0.40±0.06 | 305 |
17 | 1.19±0.15 | 0.65±0.08 | 0.40±0.06 | 305 |
16 | 1.34±0.15 | 0.65±0.08 | 0.40±0.06 | 305 |
15 | 1.50±0.15 | 0.65±0.08 | 0.40±0.06 | 305 |
14 | 1.68±0.15 | 0.65±0.08 | 0.40±0.06 | 305 |
13 | 1.93±0.20 | 0.65±0.08 | 0.40±0.06 | 305 |
12 | 2.16±0.20 | 0.65±0.08 | 0.40±0.06 | 305 |
11 | 2.41±0.20 | 0.65±0.08 | 0.40±0.06 | 305 |
10 | 2.69±0.20 | 0.65±0.08 | 0.40±0.06 | 305 |
9 | 3.00±0.25 | 0.65±0.08 | 0.52±0.08 | 305 |
8 | 3.38±0.25 | 0.65±0.08 | 0.52±0.08 | 305 |
7 | 3.76±0.25 | 0.65±0.08 | 0.52±0.08 | 305 |
6 | 4.22±0.30 | 0.65±0.08 | 0.52±0.08 | 305 |
5 | 4.72±0.30 | 0.65±0.08 | 0.52±0.08 | 305 |
4 | 5.28±0.30 | 0.65±0.08 | 0.52±0.08 | 305 |
3 | 5.94±0.30 | 0.65±0.08 | 0.52±0.08 | 100 |
2 | 6.68±0.30 | 0.65±0.08 | 0.52±0.08 | 100 |
1 | 7.46±0.35 | 0.65±0.08 | 0.52±0.08 | 100 |
0 | 8.38±0.35 | 0.65±0.08 | 0.52±0.08 | 100 |
